Renault: świeci kontrolka airbag – typowe przyczyny i jak je potwierdzić diagnostyką

Dlaczego zapalona kontrolka airbag w Renault to nie jest drobiazg

Kontrolka airbag w Renault nie pełni roli „informacyjnej lampki”, ale jest bezpośrednim komunikatem o stanie jednego z najważniejszych systemów bezpieczeństwa w aucie. Gdy świeci się na stałe, sterownik SRS (Supplemental Restraint System) zgłasza usterkę i zazwyczaj wyłącza część lub całość poduszek powietrznych oraz napinaczy pasów. W praktyce oznacza to, że przy poważniejszej kolizji auto może nie ochronić tak, jak zaprojektował to producent.

W typowym Renault system SRS obejmuje nie tylko poduszki w kierownicy i desce rozdzielczej, ale też kurtyny boczne, poduszki foteli i napinacze pasów. Sterownik analizuje sygnały z czujników zderzenia, prędkości, czasem także z czujników przeciążenia, i w ułamku sekundy decyduje o zadziałaniu odpowiednich elementów. Jeśli wykryje błąd w obwodzie któregokolwiek z nich, dla bezpieczeństwa nie podejmuje ryzyka „strzelania na ślepo” – zapisuje kod błędu, zapala kontrolkę airbag i często wyłącza cały system lub jego część.

Najczęstsze pytania kierowców brzmią: „czy mogę dalej jeździć?” i „czy to od razu oznacza bardzo drogi problem?”. Z punktu widzenia przepisów auto zwykle nadal pojedzie, ale z punktu widzenia bezpieczeństwa jest to jazda z wyłączoną lub ograniczoną ochroną bierną. Nie oznacza to automatycznie zrujnowanego budżetu – wiele usterek wynika z drobiazgów: kostek pod siedzeniami, zużytej taśmy pod kierownicą czy zaśniedziałych złącz. Kluczowe jest jednak właściwe zdiagnozowanie przyczyny, zamiast losowej wymiany części.

Warto też odróżnić prawidłowe zachowanie kontrolki od sytuacji awaryjnej. Po włączeniu zapłonu kontrolka airbag powinna się zapalić, a po krótkim teście systemu (zwykle 3–7 sekund) zgasnąć. Jeśli nie gaśnie wcale, miga lub zapala się po chwili jazdy – jest to znak, że system zapisał błąd. Bywa też, że kontrolka zgaśnie, a po przejechaniu kilku metrów, przy pierwszym ruchu fotela czy skręcie kierownicą, zapala się ponownie – to cenna wskazówka dla diagnosty, w jakim obszarze szukać przyczyny.

Kontakt z systemem poduszek powietrznych naturalnie budzi obawy: „czy coś nie wystrzeli mi w twarz”, „czy dotknięcie złączki może odpalić poduszkę”. Nowoczesne systemy są zabezpieczone, ale nie są całkowicie „idiotoodporne”. Nieumiejętne podpinanie i odpinanie wtyczek przy podłączonym akumulatorze, improwizowane próby „oszukiwania” maty zajętości fotela opornikami czy lutowanie przewodów przy poduszce mogą się skończyć bardzo źle. Dlatego diagnostyka i naprawa SRS wymagają ostrożności i podstawowych procedur bezpieczeństwa, a przy większych ingerencjach – doświadczenia.

Jak działa system poduszek powietrznych w Renault – prosto i bez schematów

Z czego składa się typowy system SRS w Renault

Większość modeli Renault – od Clio, przez Megane, po Scenica czy Lagunę – ma podobny ogólny układ systemu SRS. Różnią się szczegółami, liczbą poduszek i czujników, ale podstawowe elementy pozostają podobne:

• sterownik SRS (moduł airbag) – „mózg” systemu, zbiera sygnały z czujników, decyduje o zadziałaniu poduszek i napinaczy, zapisuje kody błędów i dane o kolizjach (crash data),
• czujniki zderzenia – najczęściej akcelerometry wbudowane w sterownik oraz dodatkowe czujniki czołowe/boczne, które wykrywają gwałtowne przeciążenia czy uderzenie,
• poduszki powietrzne – kierowcy (w kierownicy), pasażera (w desce), boczne w fotelach, kurtyny dachowe, czasem dodatkowe (np. kolanowa),
• napinacze pasów bezpieczeństwa – pirotechniczne elementy w zwijaczach lub przy zamkach pasów, które w momencie zderzenia napinają pas do ciała,
• mata zajętości fotela pasażera – czujnik obecności osoby na fotelu, decydujący o aktywacji lub dezaktywacji poduszki pasażera,
• wiązki elektryczne i złącza – przewody, kostki pod siedzeniami, połączenia w progach, słupkach, kolumnie kierowniczej,
• zasilanie podstawowe i awaryjne – zwykle z akumulatora, czasem z dodatkowymi kondensatorami w sterowniku, które utrzymują zasilanie w chwili oderwania klemy.

Jeśli którakolwiek z tych części przestaje działać lub ma nieprawidłowe parametry (np. oporność poza zakresem), sterownik zapisuje błąd. W przypadku układów krytycznych – czyli właśnie airbag – logika jest „konserwatywna”: lepiej wyłączyć system niż zaryzykować nieprawidłowy wystrzał wbrew oczekiwaniom konstruktorów.

Jak sterownik podejmuje decyzję o wystrzale poduszek

Sterownik SRS Renault analizuje wiele sygnałów jednocześnie. Podstawą są czujniki przyspieszeń (akcelerometry) – zarówno te wbudowane w sam sterownik, jak i dodatkowe czujniki z przodu auta lub w progach/bokach karoserii. Obserwują one bardzo szybkie zmiany prędkości i kierunku ruchu nadwozia. Sterownik porównuje te dane z zaprogramowanymi progami: lekkie stuknięcie w zderzak przy parkowaniu to jedno, a gwałtowne wyhamowanie z 70 km/h na przeszkodzie – zupełnie coś innego.

Do tego dochodzą informacje o zapięciu pasów, pozycji foteli, ewentualnie zakresie pracy maty zajętości fotela pasażera. Na ich podstawie sterownik może zdecydować, które poduszki i napinacze uruchomić, a które pozostawić nieaktywne. Przykładowo, przy zderzeniu czołowym z dużą prędkością w Renault Megane mogą zadziałać: poduszka kierowcy, poduszka pasażera i napinacze obu przednich pasów, a przy bocznym uderzeniu – kurtyna dachowa i boczna poduszka fotela po stronie uderzenia.

Decyzja o wystrzale zapada w czasie mierzonym w milisekundach. Dlatego tak duży nacisk kładzie się na nieprzerwane, pewne połączenia elektryczne i prawidłową oporność zapalników. Jeśli na którymkolwiek obwodzie sterownik widzi przerwę, zwarcie lub nienaturalnie wysoką/niska oporność, zablokuje sterowanie tym elementem i zasygnalizuje problem kontrolką.

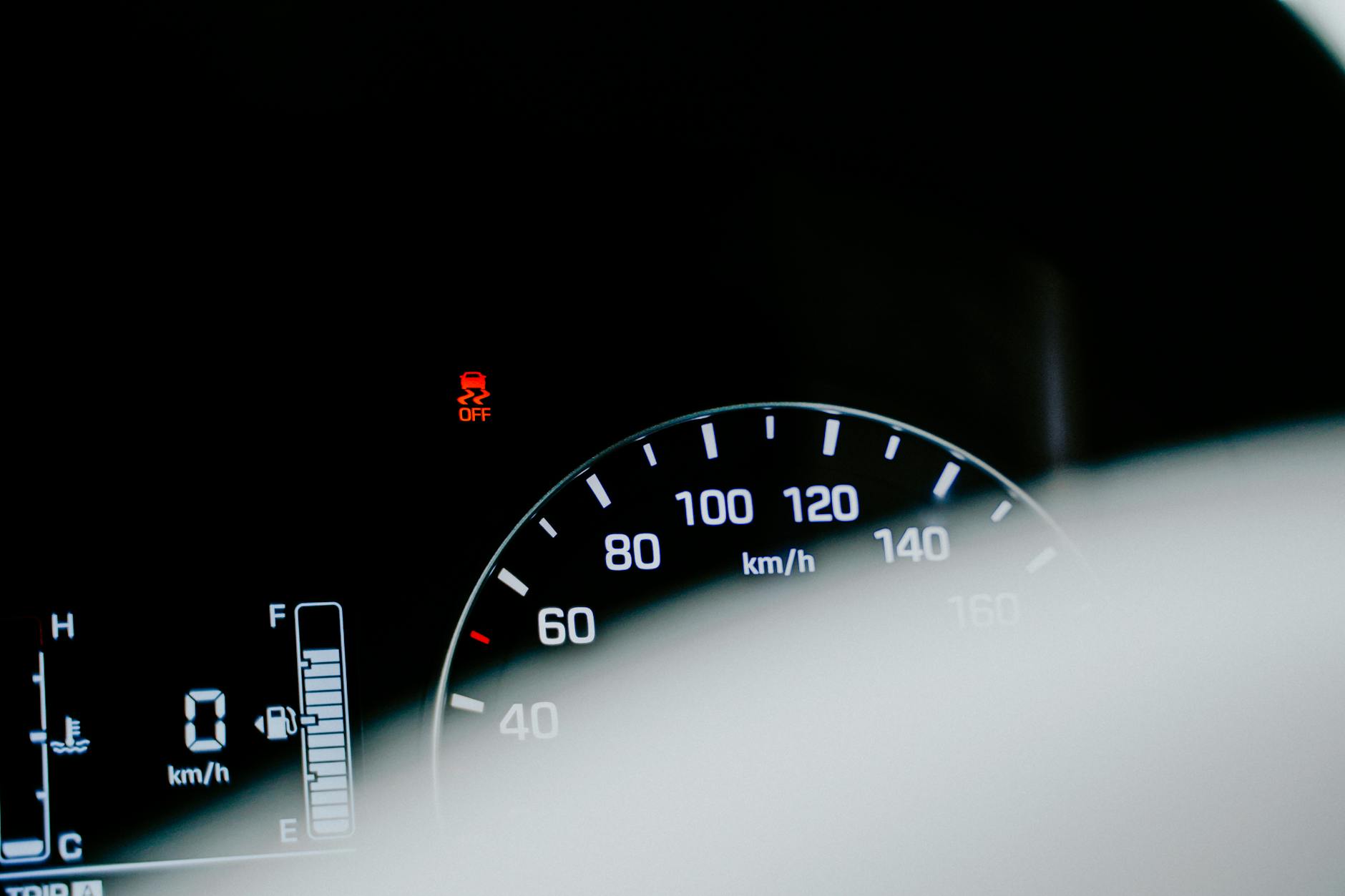

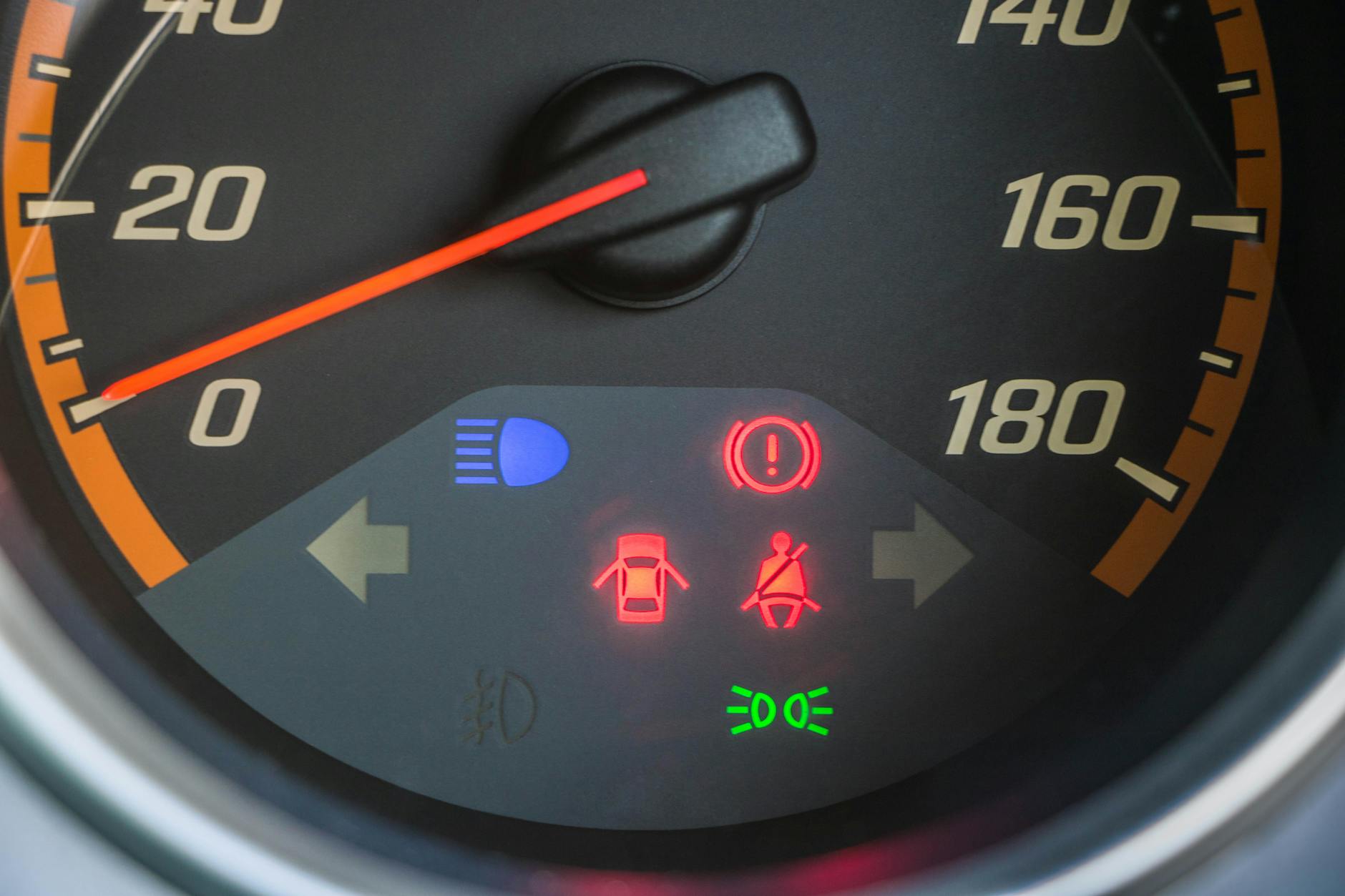

Samotest systemu SRS i zachowanie kontrolki na liczniku

Przy każdym włączeniu zapłonu sterownik SRS w Renault wykonuje krótki test własny. Sprawdza komunikację po magistrali (w nowszych autach CAN), integralność pamięci, napięcie zasilania, a przede wszystkim obwody zapalników poduszek i napinaczy oraz matę zajętości fotela. Właśnie wtedy na liczniku zapala się kontrolka airbag – to sygnał, że test trwa.

Scenariusz prawidłowy wygląda zwykle tak:

• po przekręceniu kluczyka lub naciśnięciu przycisku Start: wszystkie kontrolki, w tym airbag, zapalają się na chwilę,
• w czasie kilku sekund sterownik SRS sprawdza obwody – jeśli wszystko jest w porządku, kontrolka airbag gaśnie i już się nie zapala,
• jeśli test wykryje błąd – kontrolka pozostaje zapalona lub zaczyna migać (w zależności od modelu i rodzaju usterki).

W niektórych przypadkach kontrolka może zgasnąć po teście, ale ponownie zapalić się po ruszeniu. Zdarza się to np. przy uszkodzonej taśmie pod kierownicą – w czasie testu kierownica stoi prosto, więc jest styk, a po skręcie następuje przerwa i pojawia się błąd. Podobnie bywa z luźnymi kostkami pod fotelami, które „rozłączają się” przy maksymalnym przesunięciu siedzenia.

Różnice między starszymi a nowszymi rozwiązaniami Renault

Starsze modele Renault (np. pierwsze generacje Megane, Clio czy Laguny) mają prostsze systemy SRS. Zwykle obejmują mniejszą liczbę poduszek, brak maty zajętości fotela pasażera lub jej prostsze wersje, a diagnostyka bywa mniej szczegółowa – sterownik zgłasza ogólny błąd obwodu, zamiast precyzyjnie wskazywać, który zapalnik ma niewłaściwą oporność.

Nowsze generacje (Megane II/III, Scenic II/III, Laguna II/III, nowsze Clio, Talisman, Kadjar) korzystają z magistrali CAN i rozbudowanego sterownika. Dzięki temu można odczytać znacznie dokładniejsze informacje: numer obwodu, stronę auta (lewa/prawa), typ elementu (poduszka, napinacz, kurtyna), a czasem nawet liczbę zarejestrowanych zdarzeń. Z drugiej strony, system jest mocniej zintegrowany z resztą elektroniki, więc uszkodzenia wiązek CAN, błędy sterownika UCH/BSI czy inne problemy z komunikacją mogą również powodować świecenie kontrolki airbag.

Różnice pojawiają się też w okablowaniu. Starsze Renault częściej cierpią na utlenione styki w prostych kostkach pod siedzeniami i w progach. W nowszych modelach dodano zabezpieczenia, ale przybyło też potencjalnych miejsc usterki: dodatkowe moduły, złożone wiązki, więcej czujników. Wspólnym mianownikiem pozostaje zasada: niewielka przerwa w obwodzie w „niewinnym” miejscu, np. pod siedzeniem, potrafi rozbroić cały system SRS.

Najczęstsze przyczyny świecenia kontrolki airbag w Renault

Co faktycznie psuje się najczęściej, a co zdarza się rzadko

Statystyka warsztatowa jest tu dość brutalna: ogromna część przypadków świecącej kontrolki airbag w Renault wynika z problemów z wiązkami i złączami, a nie z uszkodzonych poduszek czy „spalonego sterownika”. Poniżej najpowszechniejsze źródła kłopotów:

• kostki pod fotelami – wyjątkowy „klasyk” w Megane, Scenic, Lagunie i wielu innych modelach. Ruszanie foteli, odkurzanie, pranie tapicerki, nawet intensywne korzystanie z regulacji może rozluźnić lub uszkodzić złącza,
• taśma pod kierownicą (spiralna wiązka) – element podlegający ciągłym ruchom przy skręcaniu kierownicy. Z czasem się zużywa, pęka, pojawiają się przerwy w obwodzie poduszki kierowcy i/lub sygnału klaksonu,
• korozja i wilgoć w wiązkach – szczególnie w progach, pod wykładziną, przy tunelu środkowym lub przy fotelach, gdzie słabe uszczelnienia drzwi czy nieszczelne szyberdachy powodują zalewanie wnętrza,
• nieprawidłowy montaż po naprawach – wymiana fotela, kierownicy, licznika, radia lub całej deski rozdzielczej bez odpowiedniego podłączenia i adaptacji poduszek czy maty zajętości fotela,
• crash data po kolizji – po wystrzale poduszek sterownik zapisuje zdarzenie, które często blokuje możliwość ponownego użycia systemu bez specjalistycznej ingerencji,
• uszkodzona mata zajętości fotela pasażera – częściej w autach mocno eksploatowanych, flotowych, taksówkach; mata pęka mechanicznie lub traci poprawne parametry elektryczne,
• rzadziej: fizyczne uszkodzenie samej poduszki lub napinacza – np. po zalaniu, uderzeniu, błędnej naprawie.

Uszkodzenie „samej poduszki” jest paradoksalnie jednym z mniej częstych przypadków. Zapalniki są konstrukcyjnie bardzo pewne, a jeśli już zadziałają, zwykle nie da się tego przegapić. Zdecydowanie częściej system SRS „potyka się” o problemy z przesyłaniem sygnału: zaśniedziałe piny, naderwane przewody, niefachowo lutowane wiązki czy źle dobrane oporniki zamiast maty.

Kostki pod fotelami i przerywany styk – prosty problem, duży efekt

Kostki pod siedzeniami w Renault to prawdziwe „gorące miejsce” diagnostyczne. Przepuszczają one przewody od sterownika do napinaczy pasów, bocznych poduszek w fotelach oraz mat zajętości fotela. Z racji położenia są narażone na wibracje, ruchy, wilgoć, piasek, a czasem na nieumiejętne obchodzenie się przy demontażu foteli.

Typowy scenariusz: po solidnym odkurzaniu wnętrza lub po praniu tapicerki właściciel zauważa świecącą kontrolkę airbag. Fotel był kilkukrotnie przesuwany do przodu i do tyłu, wtyczki „złapały” luz lub ktoś przez przypadek je poruszył. Z zewnątrz wszystko wygląda normalnie, ale jeden lub dwa piny w kostce nie mają już pewnego styku. Sterownik widzi to jako przerwę w obwodzie napinacza czy bocznej poduszki i zapala kontrolkę.

Inny częsty przypadek to egzemplarze, w których poprzedni właściciel „naprawił” problem lutując przewody na sztywno lub wstawiając inne kostki. Jeśli połączenie jest zrobione nieprofesjonalnie, bez zachowania odpowiedniej izolacji i zabezpieczenia mechanicznego, po czasie przewody pękają, utleniają się i problem wraca – czasem już trudniejszy do wykrycia.

Taśma pod kierownicą – objawy, pułapki i bezpieczna weryfikacja

Gdy kontrolka airbag świeci, a jednocześnie zdarzają się zaniki klaksonu lub przyciski na kierownicy działają „jak chcą”, podejrzenie bardzo często pada na taśmę pod kierownicą. W Renault to jeden z bardziej eksploatowanych elementów systemu SRS – cienkie ścieżki przewodzące sygnał zwijają się i rozwijają przy każdym skręcie.

Typowe objawy zużytej taśmy to:

• kontrolka airbag, która zapala się przy maksymalnym skręcie kierownicą, a przy prostym ustawieniu potrafi zgasnąć,
• czasowe lub trwałe wyłączenie klaksonu,
• przerywane działanie przycisków radia/tempomatu na kierownicy,
• po podłączeniu testera – błędy obwodu poduszki kierowcy, czasem w połączeniu z innymi sygnałami z kierownicy.

Samą taśmę da się zweryfikować multimetrem, ale wymaga to demontażu poduszki kierowcy. I tu pojawia się kluczowa kwestia: bezpieczeństwo. Zanim ktokolwiek zacznie rozbierać kierownicę, trzeba odłączyć akumulator, odczekać przynajmniej kilkanaście minut i rozładować ewentualne resztki ładunku (np. przez włączenie świateł). Jeśli jest choć cień wątpliwości co do procedury, rozsądniej zlecić tę część mechanikowi – poduszka w kierownicy znajduje się bardzo blisko twarzy.

Z perspektywy warsztatu wymiana taśmy jest czynnością dość rutynową, ale dla kogoś, kto robi to pierwszy raz, łatwo o błąd: skręcenie taśmy poza zakres, montaż w złej pozycji „zero” czy uszkodzenie złączy. To może skutkować ponownym zapaleniem kontrolki już po kilku dniach, mimo że nowa część jest sprawna.

Korozja, zalania i „niewidoczne” uszkodzenia wiązek

Nie każda usterka ma prosty, widoczny gołym okiem powód. W Renault, zwłaszcza kombi i minivanach, często powracają problemy po intensywnych opadach lub myciu wnętrza. Woda dostająca się przez nieszczelności drzwi, szyberdachu czy klapy bagażnika potrafi powoli niszczyć wiązki biegnące w progach i pod wykładziną.

Skutki są rozłożone w czasie: najpierw pojawia się zaparowane wnętrze i nieprzyjemny zapach, później zaczynają świecić się różne kontrolki, w tym airbag. Izolacja przewodów nasiąka, miedź pod nią utlenia się i w końcu przewód „pęka” elektrycznie, choć mechanicznie wygląda na cały.

Mechanik, szukając przyczyny, często natrafia na zielonkawe naloty na pinach złącz, miękką, „spuchniętą” izolację przewodów lub ślady po dawnej wodzie w okolicy tunelu środkowego. Naprawa bywa pracochłonna: trzeba unieść wykładzinę, osuszyć wnętrze, zlokalizować uszkodzony odcinek wiązki i wykonać poprawną naprawę lutowaną lub z użyciem złącz naprawczych, z dobrą izolacją termokurczliwą. Dorywcze „skręcenie przewodów i taśma izolacyjna” zwykle wystarcza na chwilę.

Crash data w sterowniku – dlaczego sama wymiana poduszek nie wystarczy

Po faktycznym wypadku, w którym poduszki wystrzeliły, sterownik SRS zapisuje tzw. crash data. To informacja o zadziałaniu systemu, którą wielu producentów, w tym Renault, traktuje jako jednorazową blokadę. Z punktu widzenia bezpieczeństwa ma to sens: sterownik, który „widzi”, że już raz obsługiwał wypadek, nie powinien być w prosty sposób ponownie używany.

W praktyce często wygląda to tak, że auto po naprawie blacharki ma wymienione poduszki, napinacze i pasy, ale kontrolka airbag świeci nadal. Po podłączeniu diagnostyki pojawia się błąd „zapisane zdarzenie zderzenia”, którego nie da się skasować standardową funkcją kasowania błędów. Wymagana jest wtedy wymiana sterownika SRS na nowy lub używany w pełni sprawny (bez crash data zapisanej w pamięci).

Na rynku funkcjonują również firmy oferujące „czyszczenie crash data” poprzez programowanie pamięci sterownika. Takie rozwiązanie jest tańsze, ale wymaga zaufania do fachowca – nieumiejętna ingerencja w oprogramowanie SRS może przynieść więcej szkody niż pożytku. Niezależnie od obranej drogi ważne jest jedno: świecącej kontrolki airbag po wypadku nie da się uczciwie „odczarować” samą wymianą poduszek.

Mata zajętości fotela pasażera – typowe kłopoty i „patenty”

W wielu Renault obecna jest mata zajętości fotela pasażera, która informuje sterownik, czy fotel jest zajęty. Na tej podstawie system decyduje o aktywacji poduszki pasażera. Gdy mata ulegnie uszkodzeniu (przerwa w obwodzie, zmiana parametrów), sterownik traktuje system jako niepewny i sygnalizuje usterkę.

Częsty scenariusz: auto z bogatszą tapicerką, fotel pasażera był wielokrotnie demontowany, czyszczony lub naprawiany. Mata, będąca cienkim elementem w siedzisku, dostaje mikropęknięć. Początkowo błąd jest sporadyczny – kontrolka raz się zapala, raz gaśnie. Z czasem świeci już na stałe. W diagnostyce pojawia się błąd typu „obwód maty zajętości – przerwa lub zwarcie”.

Na rynku pojawiło się sporo „kreatywnych” rozwiązań: oporniki udające matę, obejścia wiązek czy całkowite dezaktywacje poduszki pasażera. Formalnie i z punktu widzenia bezpieczeństwa to rozwiązania wątpliwe. Sterownik dostaje fałszywe dane, przez co w razie wypadku może zadziałać w sposób niezgodny z pierwotnym projektem. Fachowa naprawa polega na wymianie maty lub całego siedziska/fotela na element ze sprawną matą i zakodowaniu jej zgodnie z procedurą producenta.

Różnice między popularnymi modelami Renault a kontrolka airbag

Choć zasada działania systemu SRS jest podobna, poszczególne modele Renault mają swoje „ulubione” słabe punkty. Znajomość tych różnic pomaga zawęzić poszukiwania przy świecącej kontrolce.

Clio – od prostych układów po nowocześniejsze konfiguracje

W starszych Clio (I, II) układ SRS bywa bardzo prosty: poduszka kierowcy, czasem pasażera, napinacze i niewiele dodatków. Tu najczęściej występują:

• problemy z kostkami pod fotelami (przede wszystkim napinacze),
• uszkodzenia taśmy pod kierownicą po latach eksploatacji,
• korozja złączy w okolicach progów po długotrwałym zawilgoceniu wnętrza.

W nowszych Clio (III, IV, V) pojawia się więcej poduszek bocznych i kurtyn, a także mata zajętości fotela. Dochodzą więc błędy maty, dodatkowych wiązek w drzwiach i słupkach. Zaletą jest bardziej rozbudowana diagnostyka – tester potrafi wskazać konkretny obwód, np. „boczna poduszka lewa – przerwa”.

Megane – klasyka usterek w kilku odsłonach

Megane I i wczesne wersje Megane II słyną z problemów z kostkami pod fotelami oraz z wiązką w okolicy tunelu środkowego. W wersjach z bocznymi poduszkami w fotelach każdy demontaż siedzeń bez zachowania ostrożności potrafi zakończyć się świecącą kontrolką.

W Megane II/III bardzo często wraca temat taśmy pod kierownicą – szczególnie w autach miejskich, gdzie kierownica jest intensywnie kręcona. Dodatkowo w kombi i coupe potrafią pojawiać się problemy z wiązkami w słupkach i podsufitce (kurtyny boczne), zwłaszcza po wcześniejszych kolizjach lub montażu dodatkowych akcesoriów (np. kabli od zestawów głośnomówiących, kamer).

Scenic – ruchome fotele, dużo złącz i sporo elektroniki

Scenic, jako rodzinny minivan, ma rozbudowane wnętrze i często przesuwane, składane fotele. Z punktu widzenia SRS oznacza to wiele potencjalnych miejsc problemowych:

• liczne kostki pod każdym z siedzeń,
• długie wiązki biegnące pod wykładziną i w progach,
• dodatkowe moduły elektroniczne w tunelu środkowym i pod deską.

Scenic II/III szczególnie mocno odczuwają skutki zalania wnętrza – nieszczelne uszczelki drzwi, zatkane odpływy podszybia czy niedomknięte okna podczas deszczu potrafią uruchomić cały „łańcuch” usterek. Kontrolka airbag jest jedną z pierwszych, która się odzywa, gdy woda dotrze do złącz pod fotelem kierowcy lub pasażera.

Laguna – zaawansowana elektronika i wrażliwe wiązki

Laguna II i III to już bardziej zaawansowane samochody, z dużą liczbą poduszek, kurtyn i napinaczy. System SRS jest głęboko zintegrowany z innymi modułami, więc na świecenie kontrolki mogą wpływać nie tylko klasyczne usterki mechaniczne, ale także:

• błędy komunikacji po magistrali CAN pomiędzy sterownikiem SRS a UCH/BSI,
• problemy z zasilaniem sterownika (utlenione złącza masy, spadki napięcia),
• nieprawidłowo przeprowadzone naprawy powypadkowe – np. zastosowanie nieodpowiednich poduszek z innej wersji nadwozia.

W Lagunie częściej niż w prostszych modelach spotyka się też temat crash data i wymiany sterownika – te auta częściej przechodzą poważne naprawy blacharskie, w których ktoś próbował „oszczędzić” na właściwym przywróceniu systemu SRS.

Inne modele: Talisman, Kadjar, Captur, Espace

W nowszych modelach, takich jak Talisman, Kadjar, Captur czy kolejne generacje Espace, system SRS współpracuje z zaawansowanymi asystentami bezpieczeństwa (np. systemami rozpoznawania kolizji, aktywnymi pasami). Gdy świeci się kontrolka airbag, często dochodzi do wyłączenia części tych funkcji, a diagnostyka wymaga bardziej rozbudowanego testera.

Tu poza klasycznymi problemami z taśmą i kostkami pojawiają się usterki wynikające z:

• uszkodzeń modułów czujników zderzenia umieszczonych w progach lub przednim pasie,
• błędów konfiguracji po wymianie jednostek sterujących (np. wymiana UCH lub radaru przy zderzaku bez prawidłowego kodowania),
• konfliktów między wersją oprogramowania sterownika SRS a resztą sieci CAN po „mieszaniu” części z różnych roczników.

Jak przygotować się do diagnostyki kontrolki airbag – zanim podłączysz tester

Bezpieczeństwo przede wszystkim – co zrobić przed jakąkolwiek ingerencją

System SRS nie wybacza lekkomyślności. Nawet jeśli ktoś ma podstawowe doświadczenie z elektryką samochodową, praca przy poduszkach i napinaczach wymaga kilku żelaznych zasad. Dobrze jest zacząć od prostych kroków, które zmniejszają ryzyko niekontrolowanego zadziałania elementów pirotechnicznych.

Podstawowe działania, zanim cokolwiek się rozłączy:

• wyłączyć zapłon i wyciągnąć kartę/kluczyk,
• odłączyć minusową klemę akumulatora,
• odczekać co najmniej kilkanaście minut (w praktyce 10–20 minut), aby rozładowały się kondensatory w sterowniku SRS,
• unikać pomiarów rezystancji bezpośrednio na złączach poduszek czy napinaczy – miernik w trybie „Ω” podaje prąd pomiarowy, którego sterownik normalnie nie podaje w taki sposób.

Same przewody SRS bywają oznaczone charakterystycznym kolorem (często żółtym) i dodatkowymi osłonami. Jeśli pojawia się wątpliwość, czy dane złącze należy do systemu airbag, lepiej nie eksperymentować – uszkodzenie wtyczki lub przypadkowe zwarcie może mieć poważne skutki.

Prosty „przegląd wizualny”, który wiele mówi

Zanim w ruch pójdzie tester, rozsądnie jest poświęcić chwilę na najprostsze oględziny. Często już na tym etapie można zorientować się, czy problem jest „typowy”, czy raczej trzeba nastawić się na dłuższe poszukiwania.

Sprawdzenie można zacząć od kilku miejsc:

• pod fotelami – czy kostki są kompletne, niepopękane, czy nie wiszą luźno na przewodach; czy nie ma śladów wilgoci, zaśniedziałych styków lub prowizorycznych napraw (skręcone przewody, taśma izolacyjna),
• okolice progów i tunelu środkowego – czy wykładzina nie jest podejrzanie wilgotna, nie ma śladów po dawnej wodzie lub „łatania” wiązek,
• przód auta – w autach po drobnych stłuczkach sprawdzić, czy wiązki i czujniki w przednim pasie nie są przygniecione, docięte lub źle zamocowane,
• kierownica – delikatnie ocenić, czy nie było widać śladów demontażu (porysowane plastiki, brakujące zaczepy), co sugeruje wcześniejszą ingerencję w taśmę lub samą poduszkę.

Już krótki przegląd potrafi odpowiedzieć na ważne pytanie: czy ktoś wcześniej „kombinował” przy systemie SRS. Jeśli widać lutowane wiązki, oporniki wpięte w kostki czy nieoryginalne poduszki – lepiej od razu założyć, że diagnostyka będzie bardziej złożona i przygotować się na krok po kroku weryfikację całego obwodu.

Dlaczego sama kontrolka to za mało – znaczenie odczytu błędów

Kontrolka airbag w Renault ma jedno zadanie: pokazać, że system ma zastrzeżenia do swojego działania. Nie powie jednak, czy chodzi o luźną kostkę pod fotelem, czy o brak zasilania sterownika. Dlatego kluczowy jest dokładny odczyt błędów z modułu SRS – bez tego łatwo zgubić się w zgadywaniu.

Już na etapie przygotowań dobrze uświadomić sobie dwie kwestie:

• jeden objaw (świecąca kontrolka) może wynikać z kilku różnych usterek jednocześnie,
• kasowanie błędów „w ciemno” zwykle pomaga tylko na chwilę albo wcale – przyczyna zostaje.

Jeżeli pojawia się obawa, że „to będzie coś grubego”, rozsądnie jest podejść do tematu jak do procesu: najpierw porządne rozpoznanie, później dopiero decyzje o naprawie. To zazwyczaj oszczędza i czas, i nerwy.

Wybór testera – co naprawdę jest potrzebne przy Renault

Przy systemie poduszek w Renault nie każdy interfejs OBD da sobie radę. Proste „czytniki błędów silnika” często nie widzą sterownika SRS albo pokazują bardzo ogólne kody, z których niewiele wynika.

Narzędzie musi spełniać kilka warunków:

• mieć możliwość połączenia ze sterownikiem SRS (airbag) dla konkretnego modelu Renault,
• wyświetlać opisy błędów po polsku lub angielsku w sposób zrozumiały (nie tylko numer kodu),
• umożliwiać podgląd parametrów bieżących, jeżeli sterownik je udostępnia (np. stan obwodów zapalników, status maty zajętości),
• pozwalać na zapis zrzutu błędów przed kasowaniem – przydaje się, gdy usterka jest złożona.

W warsztatach zajmujących się Renault często używa się fabrycznych lub dedykowanych interfejsów, ale do podstawowej diagnostyki w domowych warunkach wystarczy dobry, „multimarkowy” tester, który ma wyraźnie wymienioną obsługę systemu poduszek w Renault. Jeżeli w opisie urządzenia są tylko silniki i ABS, lepiej rozejrzeć się za czymś innym.

Przygotowanie auta do połączenia z testerem

Zanim wtyczka trafi do gniazda OBD, dobrze zrobić jeszcze kilka prostych rzeczy. Oszczędzi to rozczarowania w stylu: „tester nie łączy się z modułem”.

• Stan akumulatora – zbyt niskie napięcie potrafi powodować błędy komunikacji po CAN i brak łączności z SRS. Jeśli auto długo stało, rozsądnie jest podładować akumulator przed diagnostyką.
• Sprawdzenie bezpieczników – szczególnie tych odpowiadających za zasilanie modułów komfortu, sterownika SRS i gniazda OBD. W Renault część z nich bywa w kabinie, część pod maską.
• Stabilne warunki – podczas odczytu lepiej nie przestawiać foteli, nie uderzać w plastiki i nie poruszać wiązek. Jeśli kabel poruszony w złym momencie przerwie komunikację, można błędnie założyć, że winny jest sterownik, a nie luźne połączenie.

Jeżeli samochód ma historię zalania lub był po ciężkiej kolizji, dobrze mieć z tyłu głowy, że połączenie z SRS może się nie udać za pierwszym razem. Wtedy nie zawsze winny jest tester – czasem uszkodzony sterownik nie reaguje na próby komunikacji.

Jak krok po kroku potwierdzić usterkę kontrolki airbag za pomocą diagnostyki

Odczyt błędów z SRS – co zanotować i czego nie kasować od razu

Pierwsze połączenie z modułem SRS to najcenniejszy moment. Sterownik „pamięta” historię tego, co się działo. Jeżeli błędy usunie się zbyt szybko, część śladów zniknie.

Przy pierwszym odczycie dobrze jest:

• spisać dokładne oznaczenia błędów (numer i opis),
• zwrócić uwagę, czy są błędy „stałe” (obecne w chwili odczytu) i „sporadyczne” (zapisane w historii, ale aktualnie nieaktywne),
• zanotować datę/ilość cykli zapłonu, jeżeli tester pokazuje takie dane.

Przykład z praktyki: Clio z zapaloną kontrolką. Tester pokazuje błędy „napinacz pasa kierowcy – przerwa, błąd stały” oraz „taśma pod kierownicą – błąd sporadyczny”. Jeśli ktoś od razu wszystko kasuje, traci informację, że taśma już kiedyś „zamigała”, choć chwilowo działa. Przy późniejszym powrocie usterki jest to cenna wskazówka.

Rozróżnianie błędów stałych i sporadycznych

Na podstawie opisu błędu można szybko zorientować się, czy problem istnieje cały czas, czy pojawia się tylko co jakiś czas:

• Błąd stały – układ zgłasza usterkę nawet w momencie odczytu. To zwykle luźna kostka, przerwany przewód, uszkodzony element lub brak zasilania.
• Błąd sporadyczny – pojawił się w przeszłości, ale w chwili diagnostyki warunki są prawidłowe. To często skutki chwilowego zwarcia, słabego styku, niskiego napięcia akumulatora lub krótkiego „przyduszenia” wiązki.

Jeżeli na liście widać kilka błędów sporadycznych w różnych obwodach, a do tego informację o niskim napięciu, warto najpierw upewnić się, że układ zasilania jest w porządku, zanim zacznie się rozbierać pół wnętrza.

Interpretacja typowych komunikatów błędów w Renault

Opisy błędów w Renault mają pewne schematy. Dobrze je rozszyfrować, zanim zacznie się fizyczne pomiary.

Najczęściej spotykane formuły:

• „obwód [elementu] – przerwa” – sterownik „widzi” za dużą oporność, jakby przewód był odłączony albo pęknięty; typowo: rozpięta kostka, uszkodzona wiązka, spalony zapalnik, przerwany tor w taśmie pod kierownicą,
• „obwód [elementu] – zwarcie do masy/zwarcie do plusa” – elektrycznie obwód ma zbyt niską rezystancję lub jest „przyklejony” do masy lub zasilania; najczęściej: przetarty przewód dotykający karoserii, źle zlutowana wiązka, woda w złączu,
• „niezgodność konfiguracji / nieprawidłowy komponent” – sterownik spodziewa się innego zestawu poduszek/napinaczy niż ten, który faktycznie jest podłączony; częste po naprawach powypadkowych lub wymianie sterownika na używany z innej wersji.

W opisach pojawiają się też lokalizacje: „strona lewa/prawa”, „przód/tył”, „fotela kierowcy/pasażera”. W Renault bywa, że „lewa” i „prawa” liczona jest patrząc z pozycji kierowcy – jeśli tester podaje „boczna poduszka prawa – przerwa”, chodzi o stronę pasażera w samochodach z kierownicą po lewej.

Parametry bieżące – jak pomóc sobie bez miernika

W nowszych modelach moduł SRS udostępnia podgląd parametrów w czasie rzeczywistym. To spore ułatwienie dla osób, które nie chcą od razu sięgać po multimetr.

Wśród przydatnych parametrów mogą się pojawić:

• status obwodów zapalników (np. „OK”, „przerwa”, „zwarcie”),
• informacja o obecności pasażera na fotelu (stan maty zajętości),
• stan zasilania modułu SRS (napięcie, ewentualne ostrzeżenia o spadkach),
• status czujników zderzeniowych (aktywne/nieaktywne, błędy komunikacji).

Prosty manewr: przy aktywnej diagnostyce delikatnie poruszyć wiązką lub kostką, która podejrzewana jest o zły styk (np. pod fotelem) i obserwować, czy komunikat o obwodzie zmienia się z „OK” na „przerwa” lub odwrotnie. To często całkowicie zastępuje wielokrotne pomiary rezystancji.

Kiedy kasować błędy i co obserwować po ich skasowaniu

Kasowanie błędów ma sens dopiero wtedy, gdy:

• spisane są wszystkie kody i opisy,
• wykonany jest przynajmniej wstępny przegląd wiązek i złącz,
• jasna jest choć ogólna hipoteza, skąd problem się wziął.

Po skasowaniu błędów dobrze jest:

• wyłączyć zapłon, odczekać chwilę, włączyć go ponownie i sprawdzić, czy kontrolka zgaśnie po autotescie,
• ponownie odczytać moduł SRS i zobaczyć, co wróciło – jeśli ten sam błąd pojawia się natychmiast, usterka jest nadal obecna,
• wykonać krótką jazdę testową, szczególnie jeśli wcześniej problem pojawiał się przy określonych warunkach (np. po przesunięciu fotela, po przejechaniu nierówności, przy skręcie kierownicy).

Kiedy po kasowaniu kontrolka gaśnie na dłużej i nie wracają żadne błędy stałe, często oznacza to, że przyczyną były jednorazowe zakłócenia, np. bardzo słaby akumulator w zimie. I tak warto jednak zapisać sobie datę i opis zdarzenia, aby w razie powtórki mieć punkt odniesienia.

Najczęstsze scenariusze diagnostyczne w Renault – od kodu błędu do miejsca usterki

Scenariusz 1: błąd napinacza pasa – przerwa w obwodzie

To jeden z klasyków w wielu modelach Renault. Użytkownik często zauważa, że kontrolka zapala się i gaśnie przy przesuwaniu fotela.

Typowy przebieg diagnostyki:

1. Odczyt błędu: np. „napinacz pasa bezpieczeństwa kierowcy – obwód przerwany, błąd stały”.
2. Oględziny pod fotelem: sprawdzenie, czy kostka jest dobrze dociśnięta, czy przewody nie są naprężone przy maksymalnym odsunięciu/przesunięciu fotela.
3. Delikatny test „poruszania” przy włączonej diagnostyce parametrów – obserwacja, czy status zmienia się przy ruszaniu wiązką.
4. Jeżeli poprawienie kostki powoduje zniknięcie błędu po skasowaniu, przyczyną był słaby styk; jeżeli nie – potrzebna jest dokładniejsza weryfikacja przewodu lub samego napinacza.

Często pomaga samo solidne połączenie złącza (czasem wymiana na nowe), a w autach z historią zalania – oczyszczenie styków i zabezpieczenie ich przed korozją.

Scenariusz 2: błąd taśmy pod kierownicą – brak komunikacji z poduszką kierowcy

Jeżeli sterownik zgłasza „poduszka powietrzna kierowcy – obwód przerwany” lub „zwarcie”, a jednocześnie np. klakson czy przyciski na kierownicy zachowują się losowo, podejrzenie pada na taśmę.

Przebieg potwierdzania usterki zazwyczaj wygląda tak:

1. Odczyt błędów i upewnienie się, że nie ma innych poważnych usterek SRS (problemy z zasilaniem, crash data).
2. Sprawdzenie, czy błąd wraca natychmiast po skasowaniu przy skręcaniu kierownicą z jednego skrajnego położenia w drugie.
3. Jeśli przy określonym kącie skrętu błąd się pojawia i znika – taśma ma najpewniej przerwę w jednym odcinku.
4. Dalsza weryfikacja wymaga zwykle demontażu poduszki kierowcy i samej taśmy, już przy zachowaniu pełnych procedur bezpieczeństwa (odłączenie akumulatora, czas oczekiwania).

W praktyce: jeżeli błąd tylko „mruga” w określonych pozycjach kierownicy, rzadko udaje się uratować starą taśmę. Zwykle kończy się na jej wymianie, która po poprawnym montażu i skasowaniu błędów definitywnie rozwiązuje problem.

Scenariusz 3: błąd maty zajętości fotela pasażera

Tu często obawy są największe, bo pojawia się myśl, że „cały fotel do wymiany”. Nie zawsze tak jest, ale mata faktycznie jest elementem podatnym na uszkodzenia mechaniczne.

Najczęstszy przebieg diagnostyki:

1. Odczyt błędu: „mata zajętości fotela pasażera – przerwa lub zwarcie” (niektóre sterowniki podają dokładniejszy opis).
2. Sprawdzenie kostek pod fotelem i w okolicy tunelu – czasem mata jest podłączona cienką wiązką, która łatwo się uszkadza przy montażu pokrowców lub czyszczeniu wnętrza.
3. Podgląd parametrów – status maty (czy sterownik „widzi” pasażera, gdy ktoś siada, czy nie zmienia się nic).
4. Jeżeli po poruszeniu przewodem lub kostką status chwilowo „ożywa”, problemem może być sam przewód lub złącze; jeśli status jest martwy niezależnie od wszystkiego – uszkodzona ostatnia część obwodu, czyli sama mata.

Czasem objawem uszkodzonej maty jest także to, że kontrolka airbag zachowuje się nietypowo przy jeździe z lekkim ładunkiem na fotelu pasażera (np. torba, fotelik, zakupy). Diagnostyka pomaga rozstrzygnąć, czy to kwestia „kapryśnego czujnika”, czy pełnego uszkodzenia.

Scenariusz 4: brak komunikacji z modułem SRS

Sytuacja bardziej stresująca: tester łączy się z innymi modułami (silnik, ABS, UCH), ale z airbagiem już nie. Nie zawsze oznacza to od razu konieczność wymiany sterownika.

Kolejne kroki zazwyczaj obejmują:

Najczęściej zadawane pytania (FAQ)

Dlaczego świeci się kontrolka airbag w Renault?

Najczęściej kontrolka airbag świeci się z powodu przerwy lub złego kontaktu w instalacji systemu SRS. W Renault bardzo typowe są problemy z kostkami pod siedzeniami, zużyta taśma pod kierownicą, zaśniedziałe złącza w progach czy słupkach, a także uszkodzona mata zajętości fotela pasażera.

Czasem przyczyną jest słabe zasilanie (np. po padniętym akumulatorze), błędy zapisane po drobnej kolizji albo wilgoć w okolicy sterownika SRS. Dopiero diagnostyka komputerowa potrafi wskazać konkretny obwód, w którym sterownik widzi problem.

Czy można jeździć Renault, gdy świeci się kontrolka poduszki powietrznej?

Auto zwykle będzie normalnie jeździć, ale system poduszek i napinaczy może być częściowo albo całkowicie wyłączony. W praktyce oznacza to, że przy poważniejszym wypadku ochrona bierna może zadziałać gorzej lub wcale.

Jeśli lampka zapaliła się nagle, nie trzeba od razu zjeżdżać na pobocze, natomiast nie ma sensu odkładać diagnostyki „na kiedyś”. Im szybciej ustalisz przyczynę, tym mniejsze ryzyko jazdy bez pełnej ochrony i tym większa szansa, że problem okaże się drobiazgiem typu luźna wtyczka.

Jak sprawdzić, czy kontrolka airbag w Renault działa prawidłowo przy rozruchu?

Po włączeniu zapłonu wszystkie kontrolki (w tym airbag) powinny się zapalić na kilka sekund. W tym czasie sterownik SRS wykonuje autotest instalacji, czujników i zapalników poduszek.

Prawidłowo kontrolka airbag powinna zgasnąć po około 3–7 sekundach i nie zapalać się ponownie podczas jazdy. Jeśli nie gaśnie w ogóle, zaczyna migać albo wraca po ruszeniu (np. po skręcie kierownicą czy przesunięciu fotela), to jasny sygnał, że w systemie jest zapisany błąd.

Co najczęściej psuje się w systemie airbag w Renault (typowe usterki)?

W praktyce warsztatowej powtarza się kilka typowych problemów:

• luźne lub zaśniedziałe kostki pod siedzeniami (szczególnie przy częstym przesuwaniu foteli),
• zużyta lub pęknięta taśma pod kierownicą (błąd poduszki kierowcy, często po skręcie kierownicy),
• uszkodzona mata zajętości fotela pasażera albo jej przewody,
• złącza i wiązki w progach, słupkach i przy kurtynach dachowych narażone na wilgoć lub ruch blachy,
• błędy zapisane po drobnej stłuczce lub wystrzale napinaczy pasów.

Same poduszki rzadko „psują się” mechanicznie. Zdecydowanie częściej winne są przewody, wtyczki i elementy ruchome, które przez lata są wyginane lub narażone na drgania.

Jak zdiagnozować świecącą kontrolkę airbag w Renault – od czego zacząć?

Podstawą jest podłączenie auta do diagnostyki komputerowej z obsługą systemu SRS (dedykowane narzędzia do Renault, np. Clip, dają tu najdokładniejsze informacje). Sterownik zapisuje konkretne kody usterek, łącznie z opisem obwodu i często stroną auta, której dotyczy problem.

Warto zwrócić uwagę, kiedy dokładnie zapala się kontrolka: od razu po teście, dopiero po ruszeniu, po skręcie kierownicy czy po przesunięciu fotela. Taka obserwacja często skraca czas szukania – np. błąd pojawiający się przy skręcie sugeruje taśmę pod kierownicą, a przy ruchu fotela – kostki pod siedzeniem.

Czy samodzielne odpinanie wtyczek od poduszek w Renault jest bezpieczne?

Systemy SRS mają zabezpieczenia, ale nie są odporne na każdą pomyłkę. Improwizowane naprawy, odpinanie wtyczek przy podłączonym akumulatorze, lutowanie przewodów bez zachowania procedur czy „oszukiwanie” maty opornikami mogą skończyć się nie tylko większą liczbą błędów, ale w skrajnym przypadku niekontrolowanym zadziałaniem elementu pirotechnicznego.

Jeśli musisz cokolwiek rozłączać przy elementach SRS, standardem jest odpięcie akumulatora i odczekanie kilku–kilkunastu minut, a przy poważniejszych pracach – oddanie auta w ręce osoby, która ma doświadczenie z systemami poduszek. To nie jest obszar, w którym opłaca się „uczyć na własnym samochodzie”.

Czy wymiana foteli, kierownicy lub pasów w Renault może zapalić kontrolkę airbag?

Tak, każda ingerencja w elementy wyposażone w poduszki, napinacze lub maty zajętości może skończyć się błędem SRS. Dotyczy to np. montażu innej kierownicy bez odpowiedniej taśmy, wymiany foteli na wersję bez bocznych poduszek czy przełożenia pasów z innym typem napinacza.

Jeśli planujesz takie modyfikacje lub naprawy, dobrze jest wcześniej sprawdzić zgodność części po numerach i mieć dostęp do diagnostyki. Po każdej poważniejszej zmianie w tym obszarze trzeba skontrolować, czy sterownik nie zgłasza nowych błędów i czy wszystkie obwody poduszek mają prawidłową oporność.

Najważniejsze punkty

• Świecąca na stałe kontrolka airbag w Renault oznacza realne ograniczenie działania poduszek i napinaczy pasów, więc auto przy poważnej kolizji może nie ochronić tak, jak przewidział producent.
• System SRS w Renault jest rozbudowany: obejmuje nie tylko poduszkę kierowcy i pasażera, ale też boczne poduszki, kurtyny, napinacze pasów, matę zajętości fotela oraz liczne wiązki i złącza – usterka któregokolwiek elementu może zapalić kontrolkę.
• Z punktu widzenia przepisów autem zwykle da się dalej jeździć, jednak jest to jazda z mocno ograniczoną ochroną bierną; brak ingerencji nie „psuje bardziej”, ale podnosi ryzyko dla kierowcy i pasażerów.
• Zapalenie kontrolki airbag nie musi oznaczać katastrofalnych kosztów – częstą przyczyną są luźne kostki pod siedzeniami, zużyta taśma pod kierownicą czy skorodowane złącza, które da się relatywnie tanio naprawić po prawidłowej diagnozie.
• Prawidłowe zachowanie kontrolki to krótkie zaświecenie po włączeniu zapłonu i zgaśnięcie po kilku sekundach testu; jeśli miga, nie gaśnie lub zapala się przy poruszeniu fotelem czy skręcie kierownicą, jest to istotna wskazówka, gdzie szukać problemu.
• Sterownik SRS działa „konserwatywnie” – przy wykryciu przerwy, zwarcia lub nieprawidłowej oporności w obwodzie poduszki czy napinacza woli wyłączyć dany obwód (a czasem cały system), niż ryzykować niekontrolowany wystrzał.
